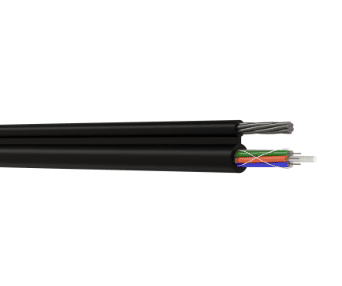

1. Выносной силовой элемент: Стальной оцинкованный канат
2. Наружная оболочка: Светостабилизированный полиэтилен
3. Водоблокирующий элемент: Водонабухающий гель
4. Оптический модуль: Трубка ПБТ
5. Внутримодульный компаунд: Тиксотропный гель
6. Оптическое волокно: Одномодовое волокно
7. Центральный силовой элемент: Стеклопластиковый пруток
8. Кордель-заполнитель: ПЭ
|
Температура хранения и транспортировки |
от -50 до +70 °С |
|
Температура монтажа |
от -10 до +50 °С |
|
Рабочая температура |
от -50 до +70 °С |
|
Стойкость к проникновению воды |
Влагонепроницаемый |
|
Относительная влажность при температуре до 35 0C, % |
98 |
|
Наружный размер, мм |
8,5х13,6±0,3 (Dхh) |
|
Максимально допустимая растягивающая нагрузка, кН |
4,0 |
|
Минимальный радиус изгиба |
20D |
|
Кратковременное раздавливающее усилие, кН/см (Н/10см) |
0,3 (3000) |
|
Стойкость к осевому кручению на угол ±360° на участке кабеля длиной 4м |
Устойчив |
|
Стойкость к многократным изгибам на угол ±900 20D |
Устойчив |
|
Стойкость к удару энергией 4 Дж |
Устойчив |
|
Электрическое сопротивление изоляции оболочки между металлическими конструктивными элементами и землёй (водой), не менее, МОм*км |
2000 |
|
Испытательное напряжение постоянного тока оболочки между металлическими конструктивными элементами и землей (водой), в течение 5 сек, В |
20 000 |
