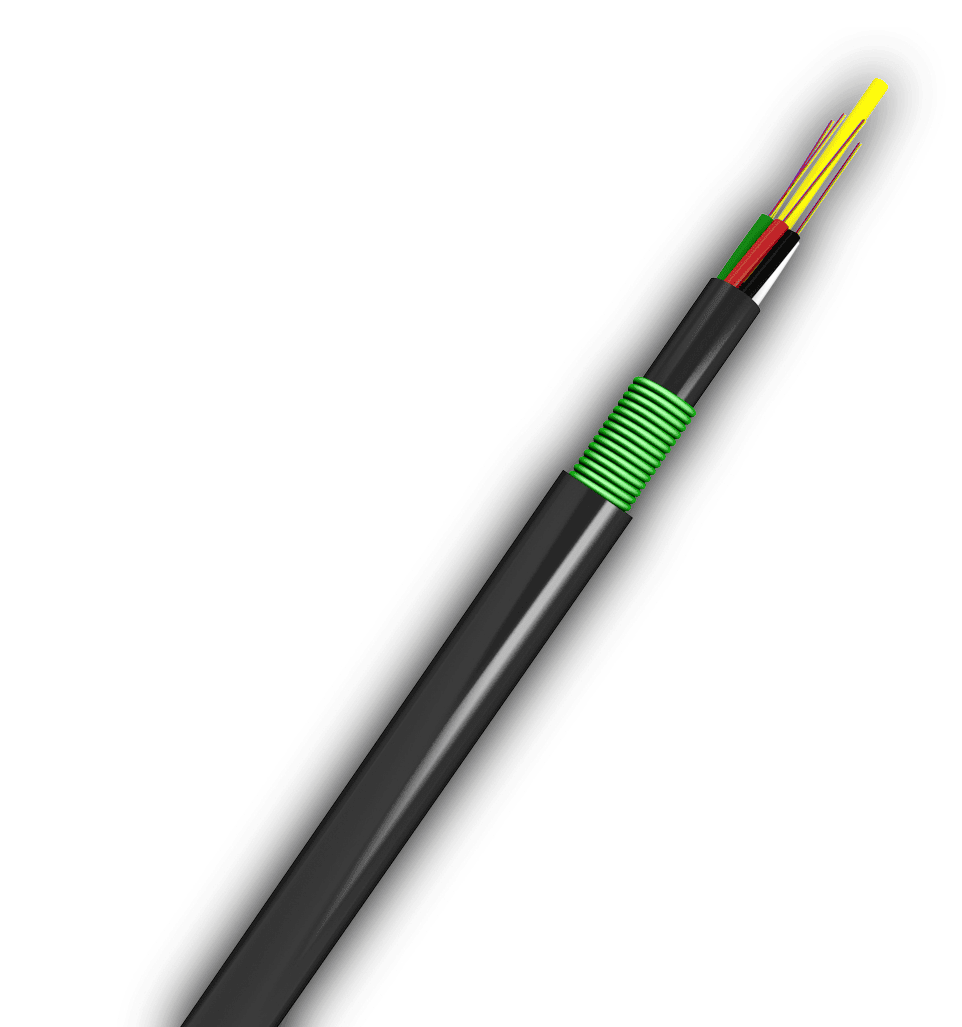

1. Центральный силовой элемент (ЦСЭ) – стеклопластиковый пруток.
2. Оптичское волокно (ОВ);
3. Оптический модуль (ОМ);
4. Заполняющий элемент – кордель (в зависимости от конструкции кабеля может применяться или нет);
5. Межмодульный гидрофобный заполнитель;
6. Промежуточная оболочка полиэтилена;
7. Броня – стальная ламинированная лента.
8. Наружная оболочка – светостабилизированный полиэтилен, устойчивый к УФ-излучению.
9. Внутримодульный гидрофобный заполнитель.
Параметры товара
| Области применения | Подвес |
Детали конструкции кабеля:
- Количество оптических волокон в кабеле от 2 до 256
- Количество волокон в модуле * от 2 до 24
Параметры эксплуатации:
- Рабочий диапазон температур * от минус 50°C до 60°C
- Температура монтажа* от минус 10°C до 60°C
- Температура транспортировки и хранения* от минус 40 °C до 60°C
- Минимальный радиус изгиба при монтаже и эксплуатации - 20хD (D-диаметр кабеля)
- Срок службы кабеля - Не менее 25 лет
Технические параметры кабеля:
- Рабочий диапазон температур от минус 50°C до 60°C
- Допустимое растягивающее усилие от 1,5 до 7,0 кН
- Допустимое раздавливающее усилие — 0,3 кН/см
- Динамические изгибы — 20 циклов на угол ±90°
- Осевые закручивания — 5 циклов на угол 360° на длине 2м
- Энергия удара — 5 Дж
- Каплепадение гидрофобного компаунда на срезе - Отсутствие каплепадения при температуре не менее 70°C
- Стойкость к повреждению грызунами — Стойкий
