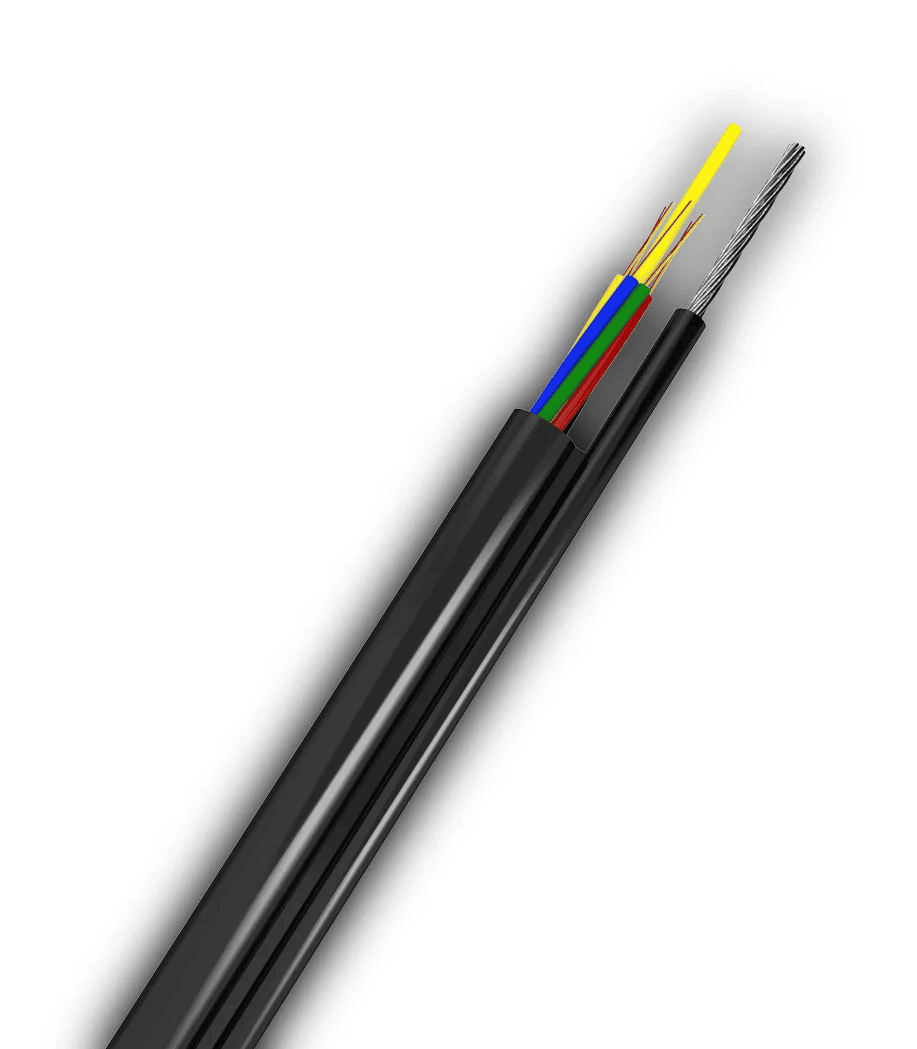

1- Несущий силовой элемент (НСЭ) – стальной трос;
2- Центральный силовой элемент (ЦСЭ) – стеклопластиковый пруток;
3- Оптическое волокно (ОВ);
4- Оптический модуль (ОМ);
5- Заполняющий элемент – кордель (в зависимости от конструкции кабеля может применяться или нет);
6- Межмодульный гидрофобный заполнитель;
7- Наружная оболочка – светостабилизированный полиэтилен, устойчивый к УФ-излучению.
8- Внутримодульный гидрофобный заполнитель
Параметры товара
| Области применения | Подвес |
Детали конструкции кабеля:
- Количество оптических волокон в кабеле от 2 до 256
- Количество волокон в модуле * от 2 до 16
Параметры эксплуатации:
- Рабочий диапазон температур * от минус 60°C до 70°C
- Температура монтажа* от минус 10°C до 70°C
- Температура транспортировки и хранения* от минус 60 °C до 70°C
- Минимальный радиус изгиба при монтаже и эксплуатации - 20хD (D-диаметр кабеля)
- Срок службы кабеля - Не менее 25 лет
Технические параметры кабеля:
- Рабочий диапазон температур от минус 60°C до 70°C
- Допустимое растягивающее усилие от 1,5 до 40 кН
- Допустимое раздавливающее усилие — 0,3 кН/см
- Динамические изгибы — 20 циклов на угол ±90°
- Осевые закручивания — 5 циклов на угол 360° на длине 2м
- Энергия удара — 5 Дж
- Каплепадение гидрофобного компаунда на срезе - отсутствие каплепадения при температуре не менее 60°C
